商品の詳細:
お支払配送条件:
|
| 製品名: | WZY-Iのフル オートの4つの軸線制御プロトタイプ | 移動斧の数: | 3軸(X、Y、Z) |
|---|---|---|---|
| 最高の厚さ: | 60mm | シート長さ: | 150mm |
| X軸の有効移動量: | 300mm | Y軸有効ストローク: | 400mm |
| Z軸有効ストローク: | 100mm | 反復性: | 0.05mm |
| 主軸精度（振れ誤差）: | ≤0.04mm | 一度に作る量: | 5部分 |
| ハイライト: | ポリ塩化ビニルサンプル製造機、4軸サンプル製造機、衝撃サンプルメーカー機,four axis sample making machine,impact sample maker machine |
||
概要：
このシリーズの機器は、主に非金属材料 (ポリ塩化ビニル、ポリエチレン、ポリプロピレンのプラスチック パイプ、プレートなど) および硬質プラスチックの引張、圧縮、曲げ、衝撃、熱などの試験片の作成に使用されます。変形など

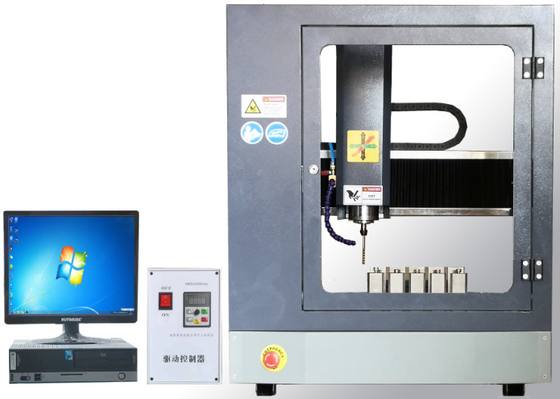

この機械には、主に切断ホスト、制御システム、駆動コントローラー、エアポンプ、吸引ピン装置などが含まれています。この機械の制御システムの制御ソフトウェアは、WIN7 プラットフォームで開発された制御システムに基づいています。3軸制御の動作原理は成熟していて安定しており、高度な3軸リンケージ制御方式は高精度ボールネジと大型ステップステッピングモーターを使用して高速スピンドルモーターを駆動して自動切断を行い、加工操作の精度を保証します。 , 中国で最も先進的な自動サンプル調製装置です。
この機械には、従来のプロトタイプ製造に比べて比類のない利点があります。まず、生成するサンプルの形状に制限がありません。プログラムさえあれば、短冊状、ダンベル状、円形、異形など様々な形状のサンプルを作製できます。2つ目は加工精度が高いことです。ダンベルの切断でもフライス加工でも、サンプルの形状に制限されません。プラットフォームにクランプできれば加工可能です。
規格に準拠:
1) GB/T1040-2006「プラスチックの引張特性の試験方法」に規定されているダンベル形状の試験片。
2) GB/T8804.1-2003「熱可塑性プラスチックパイプ - 引張特性の測定 - パート 1: 試験方法の一般原則」に規定されているダンベル形状の試験片。
3) GB/T8804.2-2003「熱可塑性パイプ - 引張特性の測定 - パート 2: 非可塑化ポリ塩化ビニル (PVC-U)、塩素化ポリ塩化ビニル (PVC-C)、および耐衝撃性ポリ塩化ビニル (PVC-H1) パイプ」。
4) GB/T 8804.3-2003「熱可塑性プラスチックパイプ - 引張特性の測定 - パート 3: ポリオレフィンパイプ」に指定されているダンベル形状の試験片。
製品の特徴：
ホストの切断:
1. フレーム材質はすべて6061アルミニウム合金で、柱の厚さは15mmで機械全体の強度を確保しています。CNC CNC CNC マシニング センターは、部品の精度と機械全体の性能を確保するための精密加工に使用されます。
2. 作業台は一体型のT型溝テーブルで、全面アルマイト処理と表面にPVC保護板を取り付けています。作業台のサイズは700×500×30mm（長さ×幅×厚さ）です。
3. ドライブには高精度ボールネジで駆動され、機械の加工精度を確保するために角形の高精度リニアガイドレールと一致するハイステップ同期モーターが採用されています。有効ストロークはX軸300mm、Y軸400mm、Z軸100mmです。
4. 最大スピンドル速度は 24000 r/min に達することができ、1.5kW の速度は可変周波数調整可能です。調整は手動で行うことができ、操作が簡単で便利です。大流量冷凍水ポンプを搭載しており、主軸を長期間安定して使用できます。
5. 本機には、誤操作や衝突を避けるための XYZ 軸制限が装備されています。手動工具の設定や微調整などに便利な手動ハンドルを装備しています。
6. 専用のサンプルローディングデバイスを装備しており、最大 5 つのワークステーションを処理できるため、設置と操作が簡単で便利です。
C制御システム:
1. マシン制御システムは、WIN7 プラットフォームで開発された Ncstudio 制御ソフトウェアに基づいており、シンプルなインターフェイスと便利な操作を備えています。
2. Ncstudio ソフトウェアは切断ホストをサポートするために使用され、ホストの XYZ およびスピンドルの移動と軌道はソフトウェアの NC プログラムを通じて制御されます。
3. 事前に設定されたプログラムを通じてホストの切断プロセスを実装します。プログラムは手動で編集することもでき、CAD やその他の設計ソフトウェアを支援することができ、命令形式: G コードの形式で編集できます。
4. ソフトウェアインターフェースには、加工軌跡、シミュレーション加工、プログラム編集、各種座標点、手動制御機能、自動制御機能オプション、主軸制御ボタンなどの機能があります。
5. 加工プログラム内の一般的な材料のダンベル形状のサンプル準備プログラムは、対応するプログラムを選択することで完了できます (サンプルの形状とサイズが多数あるため、一般的に使用される 2 つの切断プログラムが構成されています。特別な要件がある場合は、それらのプログラムが構成されています)。要件に応じてカスタマイズできます）。
ドライブコントローラー
制御システムと切断ホストを接続する制御システムです。制御システムからの指令を受けて切削ホストの XYZ 軸と主軸を正確に制御し、切削機能と正確な位置決めを実現します。
サイレントエアポンプ:
1. この機器には漏れ防止装置と圧力保護装置が付属しています。
2.全体のサイズは435 * 430 * 640mmで小さく、10Lの容量、220V 550wの大流量、オイルフリー、動作中静かです。
3. 排気圧力：0.7MPa、総重量：25kg。
吸着ピン装置:
このブランドのハイパワー掃除機は、容量12L、220V電力1.2kW、大口径32mm、よりスムーズな吸引ピン、真空度18pa、外形寸法250 * 250 * 430mmを備えています。
技術的パラメータ:
| 仕様と型式 | WZY-60A |
| 仕様例 | IA、IB、IIモデルは要件に応じてカスタマイズされます |
| 切断厚さ | 3mm～60mm |
| シートの長さ | 約150mm |
| X軸の有効移動量 | 300mm |
| Y軸有効ストローク | 400mm |
| Z軸有効ストローク | 100mm |
| フレーム材質 | アルミニウム合金 |
| スピンドルモーター速度 | 24000 r/min 速度調整可能 |
| 再現性 | 0.05mm |
| 主軸精度（振れ誤差） | ≤0.04mm |
| スピンドルモーター出力(W) | 1500W |
| 掃除機出力(W) | 1200W |
| エアコンプレッサー出力(W) | 550W |
| 電源 | 220V±10% 50Hz 3.3kW |
| ホストの全体寸法（長さ×幅×高さ） | 約850mm×780mm×1050mm |
| 重さ | 約60kg |
