| Product name: | Computerized electrohydraulic servo hydraulic testing machine for steel and concrete with high precision | Model: | WAW-600G |
|---|---|---|---|
| Structure: | 6 columns | Control way: | manual & automatic |
| Max.load: | 600KN | Max. tension test space: | 700(can customize) |
| Max.Compression Test Space: | 600mm (can customize) | Load range: | ±1%-100%FS |
| Electronic extension meter: | 10/50 | Round specimen range: | φ13~φ40mm |
| Flat Specimen Clamping Range: | 0-30mm | Clamping method: | hydraulic clamping |

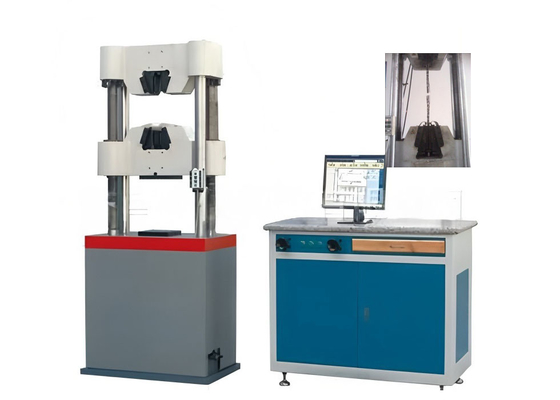

高精度鋼・コンクリート用コンピュータ制御油圧サーボ試験機
製品紹介:

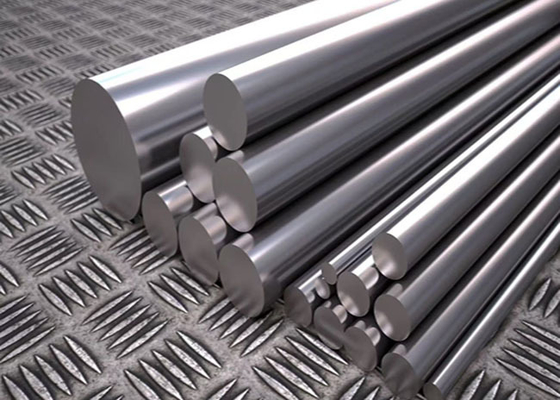

この機械は、主にプレストレスト鋼より線の機械的特性試験に使用され、鋼棒の機械的特性試験にも適用できます。鋼より線用の特殊なジョーは、試験片の破断位置を保証し、鋼より線の真の有効値を測定できます。鉄筋などの材料については、試験操作とデータ処理は、GB/T 5224-2014 プレストレストコンクリート用鋼より線およびISO 6934-4の要件に準拠しています。GB、ASTM、DIN、ISO、JIS、BSなどの規格に従って試験を実施することもできます。
価格の優位性:
当社は、独自のR&Dへの取り組みを強化し、加工センターを設立し、コアコンポーネントを独自に製造しています。これにより、一貫した品質を維持しながら、リンクコストを削減できます。当社の高品質な製品は、低価格で品質の低い代替品よりもはるかに多くのコストを節約できます。機械の故障率を下げると、お客様のメンテナンスコストが削減され、機械の効率も向上します。このような競争力のある価格と高品質の組み合わせは、お客様に真のメリットをもたらします。
よくある質問:
機器の拡張:
試験機の設計では、他の治具の拡張も考慮し、より多くの試験を可能にしています。たとえば、ボルト治具を使用すると、ボルトの引張および荷重保持に使用できます。曲げ治具を使用すると、丸棒またはプレートの曲げ試験を実行できます。せん断クランプを装備すると、丸棒のせん断強度試験を実施できます。圧縮空間では、曲げ、せん断、および引裂試験を実行でき、コンクリートおよびセメントサンプルを試験するために弾性率計を追加できます。さらに、鋼球、アンカーチェーン、ファスナーなどの治具を使用すると、これらの製品の試験を完了できます。
ソフトウェアシステム:
試験ソフトウェアはWindowsオペレーティングシステム上で動作し、プログラム可能な機能を備えています。さまざまな試験モード（定率試験力制御、定率変位制御、試験力保持、変位保持など）を自由に組み合わせることができます。これにより、さまざまな試験方法の要件を最大限に満たし、データの表示、曲線のプロット、データ処理、保存、および試験に必要な印刷などの機能を実行できます。制御信号は、コンピュータからサーボバルブに送信され、その開口部と方向を調整し、それによってシリンダーへの流れを制御し、一定速度の試験力と一定速度の変位制御を実現します。完全なファイル操作機能を備えており、試験レポート、試験パラメータ、およびシステムパラメータをファイル形式で保存できます。システムにはさまざまな管理レベルがあり、システムパラメータは専門ユーザーがアクセスできるため、システムの柔軟性と信頼性が保証されます。
規格:
ISO 6892、ISO 6934 BS4449、ASTM C39、ISO75001、ASTM A370、ASTM E4、ASTM E8およびBSEN規格。
設置前の準備:
試験機は、10℃から35℃の室温で、清潔で乾燥した、振動のない部屋に設置する必要があります。試験およびメンテナンスのために、試験機の周囲に十分なスペース（≥0.7m）を確保する必要があります。
試験機の本体は、コンクリート基礎に設置する必要があります。基礎のサイズは、形状と基礎図面に基づいて決定し、アンカーボルトやその他の電気配線導管などの設置スペースを確保する必要があります。基礎の上平面は、フレームタイプのレベルを使用して水平にする必要があります。専用の油源を基礎に設置する必要はありませんが、振動や騒音を避けるために、四隅を水平にする必要があります。
主な技術パラメータ:
| モデル | WAW-600G |
| 構造 | 4つの柱と2つのネジ |
|
制御方法 |
負荷プロセス手動制御、コンピュータ自動データ処理 |
| 最大負荷（kN） | 600kN |
| 負荷精度 | ≤±0.5% |
| 負荷範囲 | 2%-100%FS |
| 等速応力制御範囲 | 2-60（N/mm2•S-1） |
| 応力速度誤差 | ≤±0.5% |
| 負荷分解能 | 1/600000 |
| 変形測定範囲 | 2％～100％FS |
| 変形精度 | ≤±0.5% |
| 変位分解能（mm） | 0.01 |
| 変位誤差 | ≤±0.5% |
| 最大ピストローク（mm） | 250 |
| 最大ピストン移動速度 | 0.5-100 mm/min 手動調整 |
| クロスヘッド上昇速度 | 300mm/min |
| 最大引張試験スペース | 700mm（カスタマイズ可能） |
| 最大圧縮試験スペース | 600mm（カスタマイズ可能） |
| クランプ方法 | 油圧クランプ |
| 丸型試験片クランプ範囲（mm） | φ13-φ40 mm（13-26、26-40） |
| 平型試験片クランプ範囲（mm） | 0-15、15-30 mm |
| 平型試験片クランプ幅（mm） | 80 |
| 圧縮プレートサイズ（mm） | 200*200 |
| 曲げローラー距離（mm） | 450 |
| 曲げローラーの幅（mm） | 120 |
| 電源 | 3相、AC380V、50Hz（カスタマイズ可能） |
| 重量とサイズ | 2100KG、960mm*750*2270mm |
