様々な産業用用途のための汎用ドロップハンマー試験装置

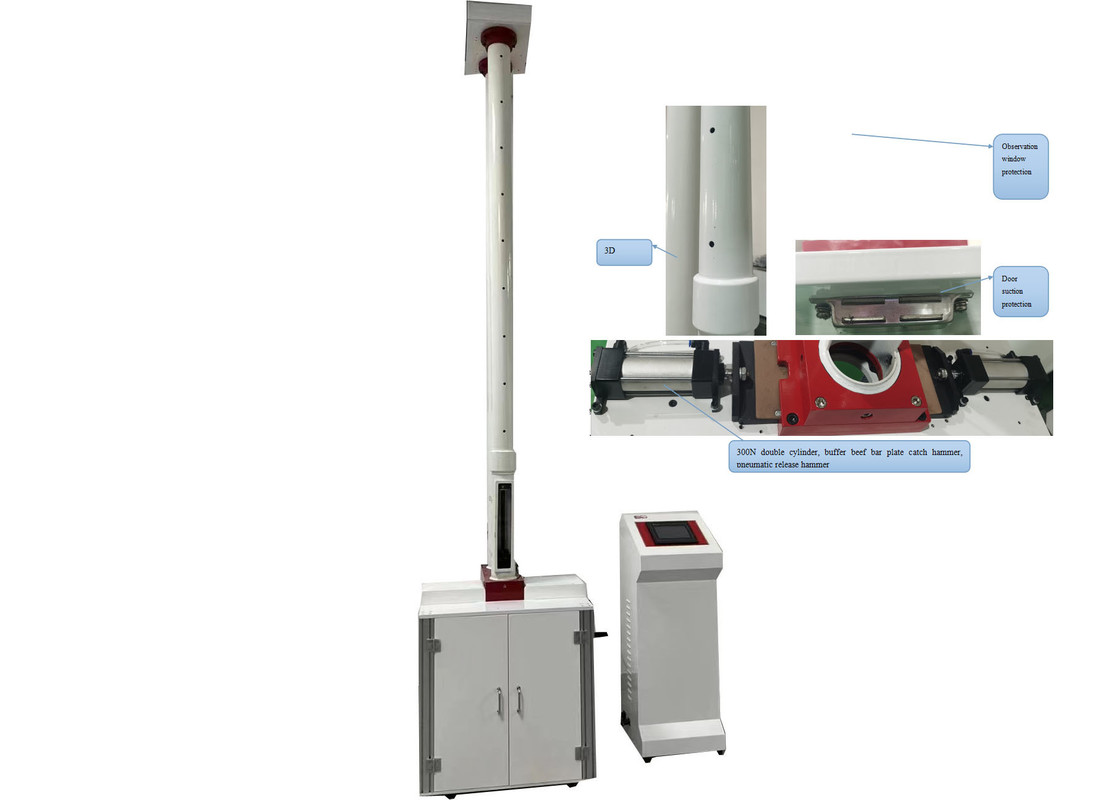

製品説明:
The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipes関連産業における材料性能評価と製品品質検証のための主要な手段として機能します.
プラスチックパイプの場合,この方法/試験者は,包括的に以下を含む幅広い製品に対する試験を含む: PVC-U 水道パイプ,低圧水道パイプ,中核層の泡管カーラ管 (カーラ管),鋼筋強化管,PE水道管,MPP電源管,空洞壁巻き管,CPVC電源管など
装置の特徴:

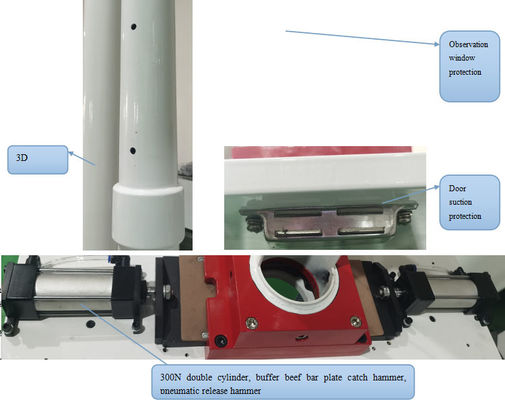

13 レベル の 安全 保護 システム
試験装置は,操作の安全性を確保するための多層のロック保護装置を装備している.
- 第1レベル: 扉の検体ロック保護
- レベル2: 監視窓のインターロック保護
- 第3レベル:上限と下限位置保護
2高速リフティング性能
高トルクステップモーターで動いて,テスト機は250mm/sの上げ速度を達成し,ハンマーがわずか8秒で0から2メートルに達します.これは試験サイクルを大幅に短縮し,高出力試験シナリオの運用効率を向上させる..
3. インテリジェントホーバー機能
多段階の速度制御アルゴリズムを組み込み 滑らかなハンマー減速と精密な位置付けをゼロ偏差で保証します 高度な制御ロジックは慣性移動を排除します一貫した試験条件と信頼性の高いデータ重複性を保証する.
4. 3Dモデルドロップハンマーガイドパイプ
ドロップハンマーガイドパイプは3Dモデリングによって最適化され,ハンマー下降時の風抵抗を最小化するために排気孔を統合し,安定した衝撃力伝達を保証します.構造障害や変形を防ぐため,輪の強化構造が追加されます.厳格なテスト環境での長期的運用信頼性を向上させる
5パネウマティック ハンマー リフティング&リレーシング メカニズム
伝統的な電磁ハンマーメカニズムを放棄し,テスト機は優れた性能のために高強度の空気圧配置を採用します.
- 強力で一貫した動作のために300N長時間ダブルエア・シリンダーを装備する.
- 標本に安定した,有害でない衝撃を保証するために,ゴムテンポンプレートハンマー表面を備えています.
- パネウマチク式リフティング/リレーズ設計では,電磁系でよくあるケーブルの曲げ,ワイヤーの破裂,電気漏れなどの問題を根本的に排除する.
- パンエマティック自動ロックシステムを統合し,安全性と運用信頼性を高めます.
6統合型・モジュール式組立設計
-
- 機械構造:標準化されたアルミ合金プロファイル組成を使用し,プロセスの標準化,モジュール式設置,軽量で高強度な設計を達成する.
- 電気システム: 7インチタッチスクリーンとデルタPLCで構成され,直感的な操作,安定したパフォーマンス,便利な保守を保証します.
技術パラメータ:
| モデル |
XJL-300D |
| 環境温度 |
10°Cから35°C |
| ドロップハンマー品質 |
0.5kgから5kg0.125Kg/増量 |
| ハンマー直径 |
D25mm,D50,D90mm |
| 落下の高さ |
30mm-2000mm,エラー≤±2mm |
| 標本の直径 |
Φ10mm-Φ450mm |
| 衝突の中心と固定装置の中心の偏差 |
≤2mm |
| V型サポート |
120° |
| 源 |
220〜230VAC |
| 輪郭の寸法 |
720mm × 690mm × 3650mm |
| 純重量 |
300kg |
主な機能:
ドロピングハンマーインパクトテストは,プラスチックパイプ,プラスチックシート,金属以外の材料プラスチック,建設,製造産業における材料性能評価と製品品質の遵守のための重要なツールとして機能します.
プラスチックパイプの場合,試験には,以下を含む,但しこれらに限定しない,様々な製品に対する包括的な性能試験が含まれます: PVC-U 水道管,低圧水道管,中核層の泡管鋼筋帯強化パイプ,PE水道パイプ,MPP電源パイプ,空洞壁巻きパイプ,CPVC電源パイプ.
定義:
1真の影響率 (TIR)
真の衝撃率 (TIR) は,製品の一批が衝撃試験を受けるとき,衝撃により損傷した試料の割合と,試験された試料の総数の割合で定義される.その計算式は:
TIR = (衝撃により損傷した標本の総数 / 試験された標本の総数) × 100%
2損害 (定義)
この試験において,損傷とは,衝突後の視覚検査で観測された裂け目,裂け目,または完全な試料の破裂の存在を定義する.ドロップハンマーによる試料表面の単なる穴穴や色変は,損傷とみなされない..
サポートとサービス
私たちは,ドロップハンマーテスト機器に 仕組まれた 終末ライフサイクル技術サポートとプロフェッショナルサービスを 提供しています認定エンジニアと技術専門家の私たちのチームは,現場の設置に関する専門的な指導を提供します定期的なメンテナンス,技術的なトラブルシューティング,精密校正また,他の付加価値のサービスも提供します. 機器が一貫した性能を維持し,国際試験基準に準拠することを保証します..
独自のアプリケーションの要求に応えるため,私たちはまた,カスタマイズされた技術的ソリューションを提供しています.設備やサービスの範囲を調整し,特定の試験シナリオと運用目標に合わせる.
FAQ:
-
Q1: ドロップハンマー試験装置とは?
A1: ドロップハンマー試験装置は,中国の北京に生産拠点を持つJHHによって製造された精密衝撃試験機器です.材料や製品の衝撃耐性を評価するために特別に設計されています.
Q2: ドロップハンマー試験装置の主な用途は何ですか?
A2: ドロップハンマー試験装置の主な目的は,標的物体の衝撃抵抗を正確に測定し,製品の資格検証を支援するための重要なデータを提供することです.品質管理製造および産業用アプリケーションにおける信頼性保証
Q3: ドロップハンマー試験装置と互換性のある製品/材料は?
A3: 設備は,幅広いパイプに適用されます (以下は,PVC-Uの水道管,下水道管,低圧水道管,低圧送電管を含むが,これらに限定されません)中核層の泡管硬いプラスチックシートにも完全に互換性があります.
Q4: ドロップハンマー試験装置の測定精度は?
A4: ドロップハンマー試験装置は,国際試験基準の要件を満たす,信頼性があり,繰り返し可能な試験結果を保証する,高測定精度 ±0.5%を備えています.
Q5: ドロップハンマー試験装置の最大試験エネルギーは?
A5: この装置は最大 300 J の試験エネルギーを提供し,ほとんどの工業用パイプや硬いプラスチック製品の衝撃試験要件をカバーします.
