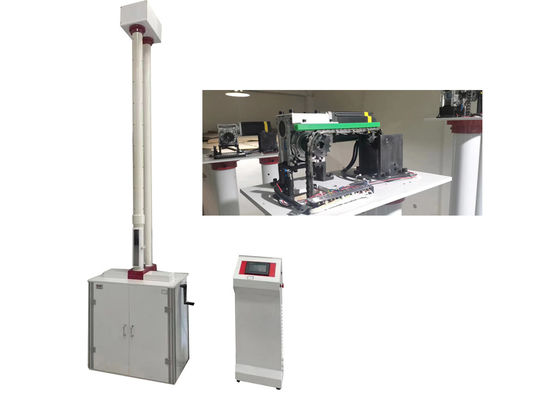

材料試験ラボでの継続的な耐久性のある構造と性能を提供するドロップハンマー試験装置

落下重量衝撃試験機は、プラスチックパイプ、薄板金属、および関連製品の衝撃性能試験のために特別に設計されています。その主な目的は、これらの材料の耐衝撃性を正確に評価し、品質管理と材料認定のための重要なデータを提供することです。

制御システムは高度なデジタル制御技術を採用しており、正確なパラメータ設定、自動ゼロキャリブレーション、および自動ハンマー昇降と解放を可能にします。このインテリジェントな設計は、運用ワークフローを合理化するだけでなく、二次的な衝撃を効果的に排除し、一貫した試験条件と信頼性の高い、再現可能な結果を保証します。

試験機には、操作の安全を確保するための多層インターロック保護機構が装備されています。

• 1段階目：サンプルドアインターロック保護
• 2段階目：観察窓インターロック保護
• 3段階目：上下限位置保護

高トルクステッピングモーターを搭載した試験機は、最大250 mm/secの昇降速度を実現し、ハンマーをわずか8秒で0から2メートルまで到達させます。これにより、試験サイクルが大幅に短縮され、高スループット試験シナリオの効率が向上します。

スムーズなハンマー減速とゼロ偏差での正確な位置決めを保証するために、多段階速度制御アルゴリズムを組み込んでいます。高度な制御ロジックは慣性変位を排除し、一貫した試験条件と信頼性の高いデータ再現性を保証します。

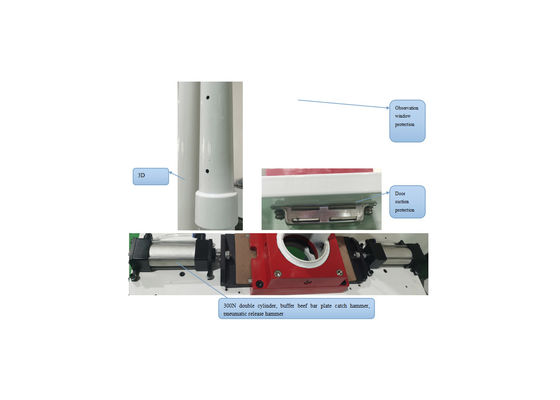

ドロップハンマーガイドパイプは3Dモデリングによって最適化され、排気穴を統合してハンマー降下中の風抵抗を最小限に抑え、安定した衝撃力の伝達を保証します。さらに、構造的故障や変形を防ぐためにフープ補強構造が追加され、厳格な試験環境での長期的な運用信頼性が向上します。

従来の電磁ハンマー機構を廃止し、試験機は優れた性能のために高力空圧構成を採用しています。

• 強力で一貫した操作のために300Nのロングストロークデュアルエアシリンダーを装備
• 標本への安定した非破壊的な衝撃を保証するために、ゴム製テンドンプレートハンマー表面を備えています
• 空圧式昇降/解放設計は、電磁システムで一般的なケーブル曲がり、ワイヤー切れ、電気漏れなどの問題を根本的に排除します
• 空圧式自動ロックシステムを統合し、安全性と運用信頼性を向上させます

• 機械構造：標準化されたアルミニウム合金プロファイルアセンブリを採用し、プロセス標準化、モジュール式設置、軽量かつ高強度の設計を実現
• 電気システム：7インチタッチスクリーンとデルタPLCで構成され、直感的な操作、安定した性能、便利なメンテナンスを保証

落下ハンマー衝撃試験機は、プラスチックパイプ、プラスチックシート、非金属材料の外部衝撃強度を評価するために特別に設計された、広く認識されている精密試験装置です。プラスチック、建設、製造業界における性能評価、品質管理、材料認定のための重要なツールです。

プラスチックパイプの場合、試験機は、PVC-U給水管、低圧給水管、コア層発泡管、二重壁波形管、カラット管、鋼帯補強管、PE給水管、MPP電力管、中空壁巻線管、CPVC電力管など、多様な製品に対して包括的な衝撃試験カバレッジを提供します。

バッチまたは連続押出生産プロセスの場合、試験機は、指定された質量と寸法の落下ハンマーを所定の高さから試験片の指定領域に衝撃を与えることにより、製品の真の衝撃率（TIR）を決定することを可能にします。

この試験方法は、落下ハンマーの質量、衝撃高さ、またはその両方のパラメータを調整することによって達成される、多様な製品の技術的要件を満たすための優れた柔軟性を提供します。

標準試験プロトコルによると、許容される最大TIR値は10％と規定されています。

お客様固有のアプリケーション要件に対応するため、お客様固有の試験シナリオ、材料タイプ、運用目標に合わせたカスタマイズされた技術ソリューションも提供しています。パラメータ最適化、アクセサリのアップグレード、またはプロセス適応が必要な場合でも、当社のチームは業界の専門知識を活用してターゲットを絞ったサポートを提供します。

業界をリードするカスタマーサービスとテクニカルサポートを提供することに専念しています。当社の応答性の高いサポートチームは、技術的な問い合わせ、運用上の懸念、または緊急サービス要件に迅速に対応するために24時間年中無休で対応しており、ダウンタイムを最小限に抑え、機器の生産性を最大化します。

詳細、パーソナライズされたコンサルテーション、またはお客様固有のサポートニーズについてご相談いただくために、できるだけ早く当社のチームにご連絡ください。
