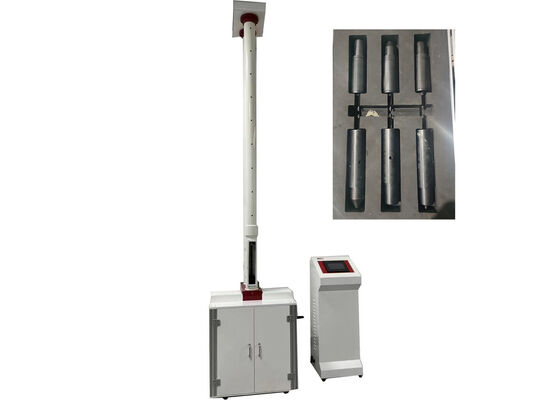

様々なサンプルサイズと形状の試験を制御された条件下で行うための、ドロップハンマー試験装置
ドロップハンマー衝撃試験機/落下重量引裂試験機は、プラスチックパイプ、金属板、およびその完成品の衝撃試験を実施するために特別に設計されています。その主な目的は、これらの材料の衝撃抵抗特性を正確に評価および決定し、材料の品質管理と製品性能検証のための信頼性の高いデータサポートを提供することです。

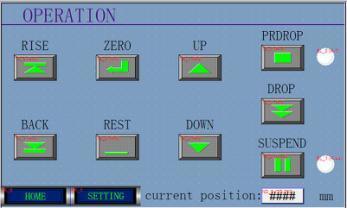

試験機の制御システムは、高度なデジタル制御技術を採用しており、正確なパラメータ設定、自動ゼロ調整、および自動ハンマーの昇降を可能にします。特に、試験プロセス中に意図しない二次的な衝撃を効果的に防止する内蔵の二次衝撃防止機構が装備されており、試験結果の精度を確保し、操作の安全性を高めています。
製品構造と動作原理
主要コンポーネントの構成
- ワークベンチ
- 二次衝撃防止機構
- サポートチューブ
- ガイドチューブ
- ハンマー本体
- Vブロックアセンブリ
- 自動ドロップハンマー機構
- 減速機
- 電気制御ボックス
- サポートブラケット
動作原理
ハンマーホルダーはガイドチューブ内に取り付けられています。モーターと減速機によって駆動され、ホルダーはハンマー本体をプリセットされた試験高さまで吊り上げます。ドロップトリガースイッチを起動すると、ハンマー本体がガイドチューブ内で自由に落下し、試験片に当たり、衝撃試験の目的を達成します。
衝撃エネルギーの計算と二次衝撃防止
衝撃エネルギーは、ハンマー本体の重量とプリセットされた落下高さに基づいて正確に計算できます。試験片に当たると、デバイスはハンマー本体が跳ね返って二次的な衝撃を引き起こすのを防ぎます。光電センシング制御技術を搭載し、システムは跳ね返るハンマー本体をリアルタイムで検出し、二次衝撃防止機構をトリガーしてハンマーを迅速にクランプします。この設計により、二次的な衝撃のリスクを効果的に排除し、試験結果の精度と信頼性を確保します。
Vブロックアセンブリ調整機構
Vブロックアセンブリはワークベンチの下に取り付けられ、両側に2本のガイドロッドが取り付けられています。ハンドホイールを回転させると、Vブロックアセンブリが垂直に上昇し、さまざまなサイズと形状の試験片を正確に位置決めできます。
技術的パラメータ
| パラメータ |
仕様 |
| モデル |
XJL-300D |
| 周囲温度 |
10℃-35℃ |
| ドロップハンマーの品質 |
0.5kg-15kg |
| ハンマー直径 |
D25mm、D90mm |
| 落下高さ |
50mm-2000mm、誤差≤±2mm |
| サンプルの直径 |
φ10mm-φ450mm |
| フィクスチャ中心からの衝撃中心のずれ |
≤2mm |
| V型支持 |
120° |
| 電源 |
220VAC±10% |
| 外形寸法 |
730mm×700mm×3650mm |
| 正味重量 |
300kg |
サポートとサービス
当社のドロップハンマー試験装置に対して、エンドツーエンドの技術サポートと専門的なアフターサービスを提供しています。当社の認定エンジニアと技術者のチームは、オンサイト設置、定期的な予防保守、迅速なトラブルシューティング、精密校正、およびその他の付加価値サービスを含む専門知識を提供します。また、お客様独自の試験要件とアプリケーションシナリオに対応するために設計されたカスタマイズされたソリューションも提供しています。
業界をリードするカスタマーサービスと技術サポートを提供することに専念しています。当社の専門サポートチームは24時間年中無休で対応し、お客様のお問い合わせに迅速に対応し、技術的な問題を解決し、お客様の機器の継続的な運用を保証します。
詳細または個別の相談については、お気軽にお問い合わせください。
梱包と発送
ドロップハンマー試験装置は、輸送中の最大限の保護を確保するために、頑丈な輸出グレードの木製クレートに梱包されます。各クレートは、メインユニット、詳細な操作およびメンテナンスマニュアル、およびオンサイトでのセットアップと初期操作に必要なすべての関連スペアパーツとアクセサリを含むように構成されています。
明確な発送ラベルが各クレートの外面に目立つように貼付され、機器名、モデル番号、および固有のシリアル番号が明記され、容易な識別、在庫管理、および通関手続きを容易にします。
商業インボイス、詳細な梱包リスト、および国際貨物輸送に義務付けられているすべての補足書類（例：税関申告書）を含む、完全な発送書類が発送に添付されます。
送料は、最終的な配送先と選択された発送モード（例：海上貨物、航空貨物）に基づいて計算され、注文確認前に透明な価格が提供されます。
よくある質問
Q1：ドロップハンマー試験装置とは何ですか？
ドロップハンマー試験装置は、中国北京に生産拠点を置くJHHが製造した精密衝撃試験器です。材料および完成品の衝撃抵抗を決定するために特別に設計されています。
Q2：ドロップハンマー試験装置の目的は何ですか？
このドロップハンマー試験装置の主な目的は、対象材料および製品の衝撃抵抗を正確に評価することです。この重要な試験プロセスは、業界の品質基準への準拠を確認し、実際のサービスシナリオにおける試験対象物の構造的完全性と運用上の信頼性を確保します。
Q3：ドロップハンマー試験装置はどのような製品に使用できますか？
この装置は、PVC-U給水管、下水管、低圧給水管、低圧送水管、コア層発泡管、二重壁コルゲート管、PE給水管など、幅広いパイプ製品の衝撃抵抗試験用に主に設計されています。また、硬質プラスチックシートの性能評価にも適しています。
Q4：ドロップハンマー試験装置の精度はどのくらいですか？
ドロップハンマー試験装置は最大0.5％の高い測定精度を誇り、品質管理およびR&Dアプリケーション向けに正確で再現性のある試験データを保証します。
Q5：ドロップハンマー試験装置の最大試験力はどのくらいですか？
ドロップハンマー試験装置は、最大試験エネルギー定格300ジュール（300J）を備えています。
