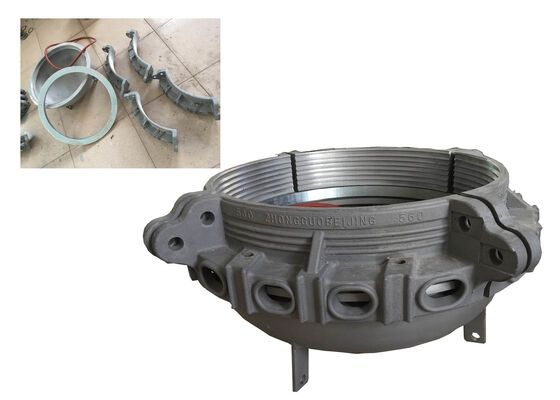

高圧耐性プラスチックパイプ端蓋
高圧耐性プラスチックパイプエンドキャップは,水静止および破裂試験中にプラスチックパイプを密封するのに理想的です.
製品概要
DN560mmシールジョイント,ステンレススチール (SS) や炭素スチールのオプションで利用可能.重要な性能試験中にプラスチックや複合材のパイプサンプルに信頼性の高い密封を提供するために設計され,精密で製造されています特別にHDPE,PE,PVC,PP-R,ABS,複合管と互換性があり,水静止試験,破裂試験,負圧試験,関連管の性能評価.
構造的特徴
鋳造型A型構造装置は,棒のない設計 (中間タイ棒がない) を有し,優れた高圧耐性を示しています.極度の圧力負荷を含む厳格なパイプ試験シナリオに適している.

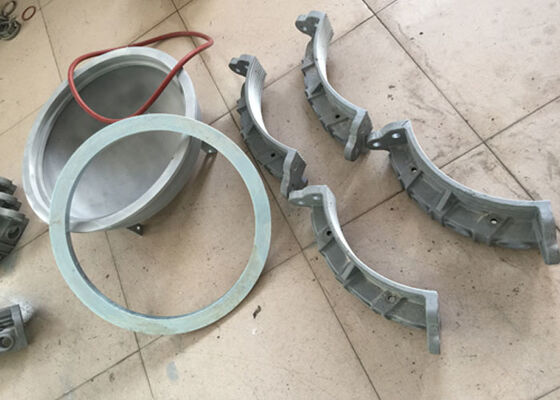

部品構成には半円底,シリコンゴムOリング,フォロワーリング,クランプブロック,固定ボルト,圧縮ボルト,試験中に信頼性の高い密封と構造安定性のためにシネージで動作するように設計された.
入手可能なサイズ
適用されるパイプ直径は Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm,Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm, そして Ø2000 mm
準拠基準
この製品は,英国標準 (BS),アメリカ標準 (ASTM/ASME),その他の国際パイプ規格と完全に互換性があり,多様なグローバルなプロジェクト要件に対応しています.
EN921,ISO1167,ASTM D 1598/1599
テクニカル仕様
| 製品名 |
DN560mm SSまたは炭素鋼の密封接合体,HDPE,PE,PVCパイプを密封するために使用される |
| 色 |
銀色 |
| 図面の次元 |
φ850*450mm |
| 適用可能なパイプ直径 |
φ560~φ565mm |
| マックス 圧力 |
4MPA |
| シールリングのサイズ |
φ495*18mm |
| エンドキャップコネクタ |
M12*125"/4'",3/8" (カスタマイズ可能) |
| タイプ |
タイプA |
| 梱包 |
標準輸出木材 |
| 証明書 |
ISO |
| 配達時間 |
10日 |
よく 聞かれる 質問
Q1: 管材の製造にはどのような材料が使用され,その耐腐蝕性能は?
管材は高級のステンレス鋼 (SS) や炭素鋼で作られ,すべての接触面は防腐処理を施されている.この 設計 は 化学 侵食 や 湿気 に 対する 優れた 耐久 性 を 保証 し て い ます液体静止,破裂,および様々なパイプ材料を含む負圧試験環境で長期使用に適しています.
Q2: 灯具の管径範囲はどれぐらいで,どの国際基準に適合していますか?
灯具は, Ø10 mm から Ø2000 mm の広い直径範囲をカバーし, Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm, Ø1600 mm のような主要な仕様を含みます.これは,イギリス標準 (BS) を含む国際基準と完全に互換性があります.グローバルパイプ生産と試験要件にシームレスに適応する.
Q3: 管材の最大耐圧容量は何で,高圧試験の要求に応えるか?
固定装置は最大圧負荷容量最大16 MPa (160 bar) に達する.工業用プラスチックパイプ (HDPE) のほとんどで水静止試験と破裂試験の圧力要求を完全に満たすPE,PVC,複合管など). 棒のない構造設計により,圧力の抵抗の安定性が向上し,極端な圧力の条件下で漏れや変形を避ける.
Q4: 固定装置はどの密封メカニズムを採用し,試験中に漏れを防げる性能をどのように確保するのですか?
この装置は,シリコンゴムO環密封システムとフォロワーリングとクランプブロックデザインを組み合わせたものです.O環は,パイプ内壁に密接に適合する弾性密封を提供します.クランプブロックと圧縮ボルトが均等な圧力適用を達成する間この多層密封構造は,長期間の恒常圧下で試験中に漏れをゼロに保証します.
Q5: 設置を簡素化し,試験効率を向上させるために,固定装置にはどのような構造的特徴がありますか?
固定装置は,中間タイ棒のない鋳造型A型構造設計を採用し,コンパクトで軽量な構造を備えています.標準化された固定ボルトと圧縮ボルトを備えており,迅速な組み立てと解体により,伝統的な固定装置と比較してパイプを固定する時間を30%短縮します.半円形のベース設計により,試験中にパイプサンプルが安定した位置を確保できます.
Q6: 装置は,異なるタイプのパイプ材料と試験シナリオと互換性があるか?
はい,この装置はプラスチック管 (HDPE,PE,PVC,PP-R,ABS),複合管,鋼筋強化ポリエチレン管と普遍的に対応しています.液静圧試験を含む複数の試験シナリオに適しています.耐爆試験,負圧密度試験,短時間圧力抵抗試験,パイプ試験機器の汎用アクセサリーとして使用されます.
