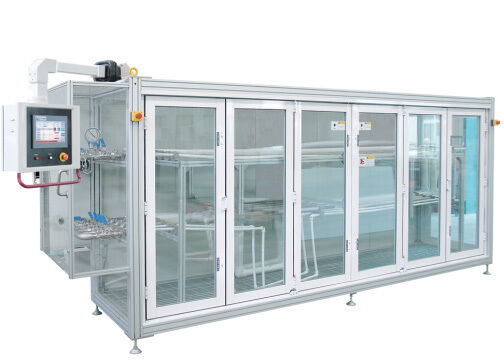

タッチスクリーンディスプレイPLC制御、±0.5℃の温度精度を備えたCHW-63Mプラスチックパイプシステム試験機

CHW-63M プラスチック配管システム 温冷水循環試験機

概要:

1. CHWシリーズ温冷水循環試験機は、標準仕様に従って組み立てられた様々なプラスチック配管および継手で構成される配管システムの評価のために設計されています。このシステムは、所定の時間、冷温および温熱条件の間で交互に温度サイクルを加えながら、配管に指定された内部圧力をかけます。必要な試験サイクルが完了した後、装置は配管および継手に漏れまたは破裂の欠陥がないか検査します。

2. この試験は長期安定性試験です。一組のプラスチック配管システム試験片には、5,000サイクルの温冷水が必要であり、各サイクルは30分間（冷水15分、温水15分）続きます。したがって、試験は信頼性の高い長期運用と安定した性能を確保する必要があります。この試験機は、欧州の技術基準に準拠して、著名な欧州ブランドのために当社がカスタム製造したものであり、欧州全域での長年の使用において技術的または品質的な問題は発生していません。

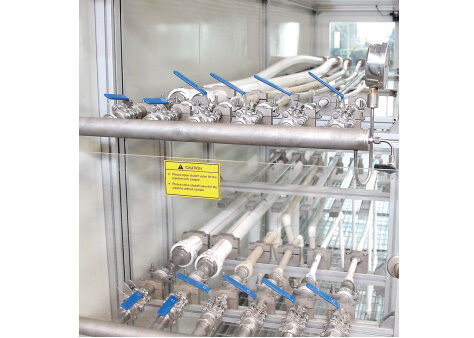

3. この装置は主に、冷水交換実行モジュール、温水交換実行モジュール、サンプルチャンバー、および工業用チラーのいくつかの主要コンポーネントで構成されています。審美的に pleasing なデザイン、モジュラーアーキテクチャ、高度な技術、安定した性能、信頼性の高い品質、およびユーザーフレンドリーな操作性を特徴としています。

装置の特徴:

1. オープン構造: 高温高圧の水はサンプルとその接続配管内にのみ存在します。装置は常圧容器設計を採用しており、その他の循環配管は常圧で動作します。バルブボディやセンサーなどのコンポーネントは通常の圧力条件下で機能し、装置の長期的な信頼性の高い動作を保証します。この設計は技術特許を取得しています。

2.  完全クローズドループ制御: 装置は、試験配管システムの内部圧力をクローズドループで調整する、輸入された完全デジタル制御システムを採用しています。運転中、制御システムは、液体温度、運転時間、配管流量などのパラメータに基づいて、メイン循環ポンプと制御バルブを自動的に調整し、システム全体の内部圧力を一定に保ち、温冷水の交互の流れ中でもウォーターハンマーが発生しないようにします。これは国家標準要件を超えています。

3.  スマートスイッチング: 制御システムは、サンプル配管の給排気温度、冷温水タンクの液面、および冷温モード間の切り替え時間に基づいて自動的に調整されます。両タンクの還流バルブをインテリジェントに操作し、サイクル切り替え中にほとんどの冷水が冷水タンクに戻るようにし、タンク間の温度変動を3℃未満に抑えることで、システム運転中のエネルギー消費を低く抑えます。

4. 低騒音運転: 試験配管には、当社が独自に設計した水流コントローラーが装備されており、高速水流による浸食によって発生する騒音を大幅に低減します。

5.  冷凍システム: 低温冷源として輸入工業用チラーを使用し、水対水冷却を採用して冷凍効率を高め、コンプレッサーが最適な性能で動作することを保証し、冷却効率を向上させ、工業用チラーのサービス寿命を大幅に延長します。

適合規格:
