| 製品名: | プラスチックパイプシステムおよび継手の長期圧力および温度サイクル試験を実行するパイプ試験装置 | 温度均一性: | ±0.5℃ |
|---|---|---|---|
| 表示モード: | タッチスクリーンディスプレイ | 流れの速度: | >0.9m/秒 |
| サイクル数: | 0～100,000回までの任意の回数 | 温度制御精度: | 設定値±0.5℃ |
| 制御方法: | PLC制御 | 温度制御範囲: | 20℃～室温（室温＞20℃） |
| ハイライト: | プラスチックシステム用配管試験装置,長期圧力サイクル試験装置,パイプ継手用温度サイクル試験 |
||

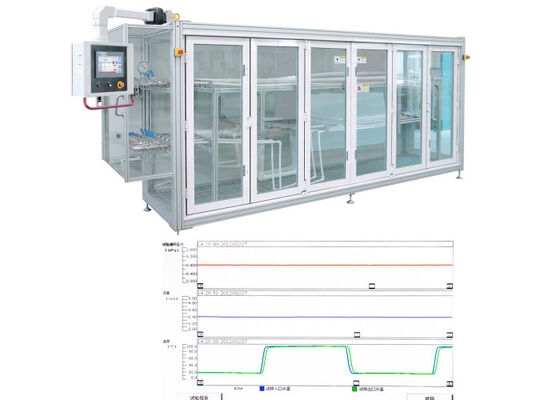

CHWシリーズ 熱冷水循環試験機
この専門試験システムは,厳格な標準仕様に従ってプラスチック管システムとフィッティングの性能を評価します.装置は,先行決定された試験期間中に冷たい温度と熱い温度を交互に繰り返す間,先行定義された内部圧力をパイプサンプルに適用する.必要な試験サイクルを完了した後,システムは試験管とフィッティングに漏れや破裂欠陥があるかどうかを確認します.
試験手順:この長期安定性の検証には,プラスチック管システムサンプルごとに 5 000 回の熱水と冷水循環が必要である.各サイクルは30分 (冷水循環15分,熱水循環15分)試験装置の長期継続的な動作と安定した性能を要求する.
This testing machine is custom-manufactured in full compliance with European technical specifications for a renowned European brand and has demonstrated zero technical or quality faults throughout years of practical operation across European markets.

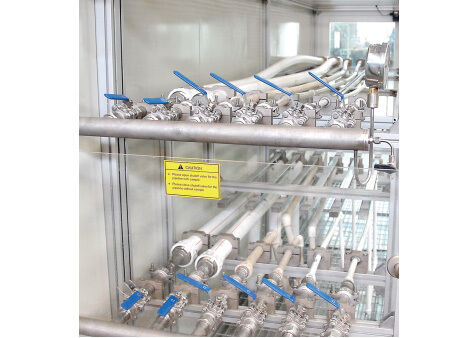

システム構成要素:この装置は,冷水交換実行モジュール,熱水交換実行モジュール,試料試験室,産業用冷却装置の4つの基本機能構成要素で構成されている.エレガントな外観のデザインが特徴です,モジュール構造建築,最先端の制御技術,安定した動作性能,信頼性の高い品質,直感的なユーザーフレンドリー操作.
| 標準番号 | 標準名 |
|---|---|
| ISO 10508 | 熱水・冷水システムで使用される熱塑料管とフィッティングに関する関連規則 |
| ISO 19893 | プラスチック管管システム -- 熱冷水用熱プラスチック管とフィッティング -- 設置された組成物の温度サイクルに対する耐性試験方法 |
| GB/T 19993-2005 年 | 熱溶性プラスチック製の水道・排水管システム及び管接システムにおける熱循環試験方法 |
| GB/T 18997.1-2003 | アルミニウム・プラスチック複合圧管 - 部分1: アルミニウム・プラスチック管の重複溶接によるアルミニウム・プラスチック管 |
| GB/T 18997.2-2003 | アルミニウム・プラスチック複合圧管 - 第2部分: アルミニウム・パイプ 結合溶接 アルミニウム・プラスチックパイプ |
| GB/T 18742.2-2002 年 | 熱水と冷水用ポリプロピレンパイプシステム - 第2部分:パイプ材料 |
| GB/T 18742.3-2002 | 熱冷水用ポリプロピレンパイプシステム 第3部分:フィッティング |
| GB/T 18992.2-2003 年 | 交差式ポリエチレン (PE-X) 管材を使用する熱水・冷水システム - 第2部分:管材 |
| GB/T 18993.2〜2003 | 熱水と冷水用塩化ポリビニル塩化物 (PVC-C) のパイプシステム - 第2部分:パイプ材料 |
| GB/T 18993.3-2003 | 熱水と冷水用塩化ポリビニル塩化物 (PVC-C) のパイプシステム - 第3部分:フィッティング |
| GB/T 18991-2003 | 熱水・冷水システムのための熱塑性プラスチック管とフィッティング |
| プロジェクト | インデックス |
|---|---|
| 圧力制御範囲 | 0.40 Mpa ~ 1.20 Mpa |
| 制御精度 | 設定値 ±0.02 mpa (冷熱切換を含む) |
| テストステーション | 1〜6 |
| 最大計測された横切りの面積 | 6200 mm2 (2 × φ63);要求に応じてカスタマイズできる |
| 熱水 と 冷水 の 循環 時間 | 600年代から1800年代までの設定 |
| 温かい 水 と 冷たい 水 を 交代 する 時 | ≤60s |
| サイクルの数 | 0から100までの任意の数回000 |
| サンプル内の直線管の最大長 | 3700mm |
| 表示モード | タッチスクリーンディスプレイ |
| 制御方法 | PLC制御 |
| 流れの速さ | >0.9m/s |
| 水質 | 純水,離子化水,または軟化水 |
| 自動水供給圧 | >0.05mpa |
| 温度表示読み込みエラー | ±0.2°C |
| 試料の入口と出口間の温度差 | <2°C |
| 冷水貯蔵庫の温度制御範囲 | 20°Cから室温 (室温>20°C) |
| 冷たい水の温度制御の精度 | 設定値 ±0.5°c |
| 冷水温の均質性 | ±0.5°C |
| 温水タンク温度制御範囲 | 室温 95°C |
| 熱水温度制御の精度 | 設定値 ±0.5°c |
| 熱水温の均質性 | ±0.5°C |
| 電力源 | 380 ((1-15%) バック380 ((1+10%) バック50hz 25kw |
| 図面の次元 | L5200 mm × W3200 mm × H2100 mm |
| 装置の大きさ | L6000 mm × W4000 mm × H3000 mm |
| 総重量 | 3210kg |
| 名前 | 量 |
|---|---|
| 工業用タッチスクリーンコンピュータ | 1 ユニット |
| 冷水貯蔵庫 | 1 ユニット |
| 温水タンク | 1 ユニット |
| 試験室 | 1セット |
| プレロード装置 | 6個セット |
| 多段階式遠心ポンプ | 1セット |
| パネオイド電磁弁 | 4 |
| インラインポンプ | 1セット |
| 固定装置 - 63.5 半環 | 1セット |
| 固定装置 - 60.3 半環 | 1セット |
| 固定装置 - 54 半環 | 1セット |
| 固定装置 - 40 半環 | 1セット |
| 固定装置 - 35 半環 | 1セット |
| 固定装置 - 28 半環 | 1セット |
| 固定装置 - 22 半環 | 1セット |
| 固定装置 - 18つの半環 | 1セット |
| 固定装置 - 15 半環 | 1セット |
