商品の詳細:
お支払配送条件:
|
| 製品名: | プラスチックパイプラインシステムおよび継手の長期圧力および温度サイクル試験を実行するパイプライン試験装置 | 温度均一性: | ±0.5℃ |
|---|---|---|---|
| 表示モード: | タッチスクリーンディスプレイ | 流れの速度: | >0.9m/秒 |
| サイクル数: | 0～100,000回までの任意の回数 | 温度制御精度: | 設定値±0.5℃ |
| 制御方法: | PLC制御 | 温度制御範囲: | 20℃～室温（室温＞20℃） |
| ハイライト: | プラスチックシステム用パイプライン試験装置、長期圧力サイクル試験装置、パイプライン継手の温度サイクル試験,Long term pressure cycle testing equipment,Temperature cycle testing for pipeline fittings |
||
プラスチック管道システムやフィッティングの性能を厳格な圧力と温度サイクル試験によって評価する特殊機器

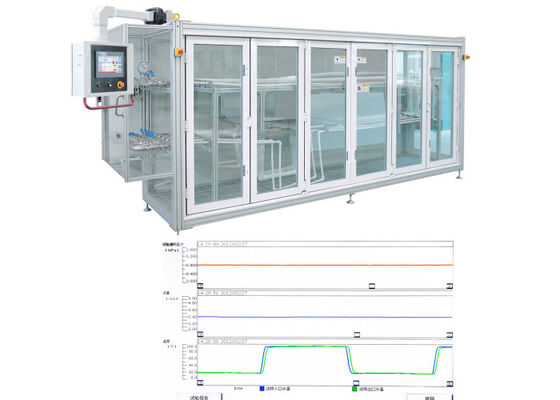

CHWシリーズ 熱冷水循環試験機
この先進試験システムは,厳格な標準仕様に従ってプラスチック管道システムとフィッティングを評価します.装置は,試料を長期間に渡って熱気温と冷気温を交互に変化させる間に,事前に定義された内部圧力を適用する.必要な試験サイクルを完了した後,試験部品に漏れや破裂欠陥があるかどうかを確認します.
この試験手順は長期安定性の検証であり,試料セットあたり5000回の熱水と冷水循環が必要である.各サイクル は 30 分 (冷たい 水 で 15 分,熱い 水 で 15 分)設備の信頼性の高い長期的運用と一貫した性能を要求する.
ヨーロッパの技術仕様に完全に準拠して ヨーロッパ市場向けに製造されたこの機械は,実用的な操作の年を通して技術的または品質の欠陥をゼロに示しています..

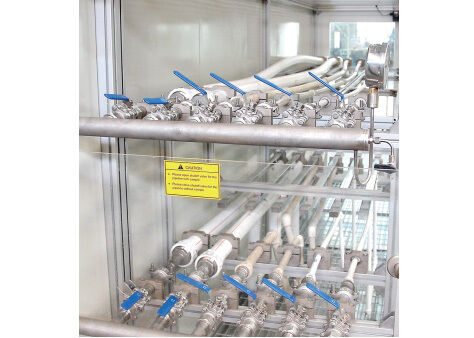

この装置は,冷水交換実行モジュール,熱水交換実行モジュール,試料試験室,産業用冷却装置の4つの基本機能構成要素で構成されている.エレガントな外観のデザインが特徴です,モジュール構造,高度な制御技術,安定した動作性能,信頼性の高い品質,直感的なユーザーフレンドリーな操作.
| 標準番号 | 標準名 |
|---|---|
| ISO 10508 | 熱水・冷水システムのための熱塑管とフィッティング |
| ISO 19893 | プラスチック製のパイプシステム - 装着された組成物の温度サイクルに対する耐久性試験方法 |
| GB/T 19993-2005 年 | 熱溶性プラスチック製の水道・排水管システムの熱循環試験方法 |
| GB/T 18997.1-2003 | アルミニウム・プラスチック複合圧管 - 第1部:重複溶接付きアルミニウム・プラスチック管 |
| GB/T 18997.2-2003 | アルミニウム・プラスチック複合圧管 - 第2部分: アルミニウム・パイプ 結合溶接 アルミニウム・プラスチックパイプ |
| GB/T 18742.2-2002 年 | 熱冷水用ポリプロピレン管道システム - 第2部分:管材 |
| GB/T 18742.3-2002 | 熱冷水ポリプロピレン管道システム 第3部分:フィッティング |
| GB/T 18992.2-2003 年 | 交叉結合ポリエチレン (PE-X) 管材を使用する熱水・冷水システム |
| GB/T 18993.2〜2003 | 塩化ポリビニル塩化物 (PVC-C) のパイプラインシステム - 第2部分:パイプ材料 |
| GB/T 18993.3-2003 | 塩化ポリビニル塩化物 (PVC-C) のパイプラインシステム - 第3部分:フィッティング |
| GB/T 18991-2003 | 熱水・冷水システムのための熱塑性プラスチック管とフィッティング |
| パラメータ | 仕様 |
|---|---|
| 圧力制御範囲 | 0.40 MPa ~ 1.20 MPa |
| 圧力制御の精度 | 設定値 ±0.02 MPa (冷から熱への切り替えを含む) |
| テストステーション | 1〜6 |
| 最大計測された横切りの面積 | 6200 mm2 (2 × φ63);個別化可能 |
| 循環時間 (熱水/冷水) | 600から1800まで (調整可能) |
| 温水と冷水の交代時間 | ≤60s |
| サイクルの数 | 0から100まで000 |
| 最大直線管の長さ | 3700mm |
| 表示モード | タッチスクリーン |
| 制御方法 | PLC制御 |
| 流れの速さ | >0.9m/s |
| 水質の要件 | 純水,離子化水,または軟化水 |
| 自動水供給圧 | >0.05 MPa |
| 温度表示読み込みエラー | ±0.2°C |
| 温度差 (入口/出口) | <2°C |
| 冷水タンクの温度範囲 | 20°Cから室温まで |
| 冷水タンク温度精度 | 設定値 ±0.5°C |
| 冷水タンク温度均一性 | ±0.5°C |
| 温水タンク温度範囲 | 室温 95°C |
| 温水タンク温度精度 | 設定値 ±0.5°C |
| 温水タンク温度の均質性 | ±0.5°C |
| 電源 | 380 ((1-15%) VAC ~ 380 ((1+10%) VAC 50Hz 25kW |
| 図面 の 寸法 | L5200 mm × W3200 mm × H2100 mm |
| 装置の寸法 | L6000 mm × W4000 mm × H3000 mm |
| 総重量 | 3210kg |
| 構成要素 | 量 |
|---|---|
| 工業用タッチスクリーンコンピュータ | 1 ユニット |
| 冷水貯蔵庫 | 1 ユニット |
| 温水タンク | 1 ユニット |
| 試験室 | 1セット |
| プレロード装置 | 6個セット |
| 多段階式遠心ポンプ | 1セット |
| パネオイド電磁弁 | 4 |
| インラインポンプ | 1セット |
| 固定装置 - 63.5 半環 | 1セット |
| 固定装置 - 60.3 半環 | 1セット |
| 固定装置 - 54 半環 | 1セット |
| 固定装置 - 40 半環 | 1セット |
| 固定装置 - 35 半環 | 1セット |
| 固定装置 - 28 半環 | 1セット |
| 固定装置 - 22 半環 | 1セット |
| 固定装置 - 18つの半環 | 1セット |
| 固定装置 - 15 半環 | 1セット |
