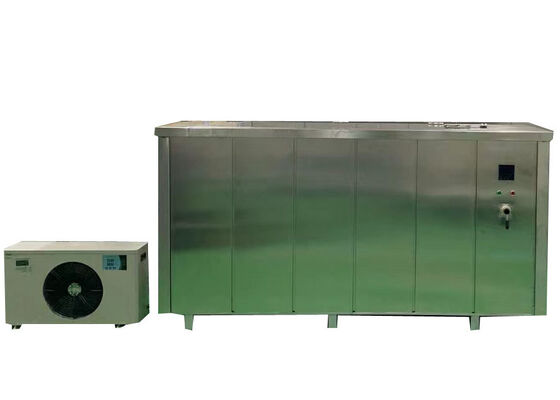

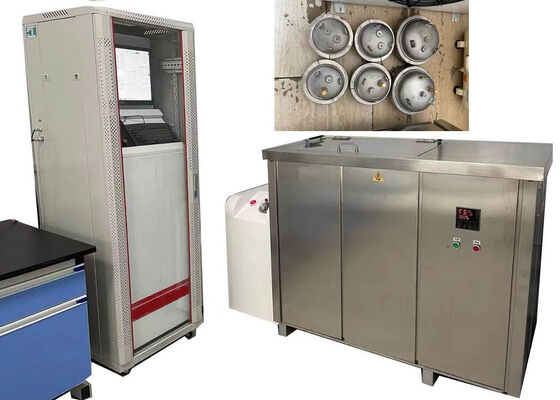

ISO 1167 プラスチックパイプ水静止圧力試験機
This professional testing equipment is designed for laboratory assessment to determine long-duration hydrostatic pressure failure time and instantaneous burst pressure readings of various plastic and composite pipe specimens液圧を徐々に上昇させ,実際のサービス条件を複製し,パイプの水静止耐久性と破裂耐性性を検証します.
核構成要素の組成
圧力制御システム:パラメータ設定,リアルタイムダイナミックチューニング,安定した圧力保持をカバーし,信頼性と正確な試験出力を確保するために,試験サイクルを通して正確な圧力調整を提供します..
圧力発生装置:高圧ポンプは低圧液体を高圧液体に変換し,試験に必要な高圧水流を一貫して供給する.
恒温の中間タンク:試験媒体の温度 (通常は水) を制御し,温度がプラスチックパイプの機械性能に影響を及ぼすため,事前に設定された熱条件を維持する.
標本固定装置 (端蓋):このフィッティングは,試験中にサンプルが移動したり,媒体が漏れることを防ぐために,パイプサンプルをしっかりと固定します.
自動データ処理ユニット:試験データの自動計算機能があり,プリントされた試験レポート生成をサポートする.
適用されるパイプカテゴリ
熱プラスチック管:ポリプロピレンシリーズ (PP-R,PP-B,PPA),ポリエチレン品種 (PE,PE-X),ポリビニルクロロイド品種 (PVC,UPVC,PVC-C).
複合管:例えば,プラスチックとプラスチック層を組み合わせた アルミ・プラスチック複合管は 構造の強さを高めます
準拠基準
この機器は,ISO1167-2006,ASTMD1598-2004,ASTMD1599,ISO9080,CJ/T108,ASTMF1335,EN 12201 - 1を含む国際および地域基準を満たしています.2024, EN 1555 - 1:2021 と EN ISO 2507 - 2:2017.
試料の自由長度要件
| 標本型 |
自由長さの要求事項 |
| エクストルーズされたパイプサンプル |
dn< 3d: ≥ 3d: ≥ 3d: ≥ 3d: ≥ 3dnそして ≥ 250mmn>315mm: ≥2dn |
| 注射型パイプサンプル |
dn<50mm: 3dn50mm ≤ dn≤ 110mm: ≥ 140mm |
| 水静止推力 (パイプの2つのセクション) を備えた組み立て物 |
≥3dnそして ≥ 250mm (d)n>315mm: ≥2dn(最小長が満たされていない場合) |
| 水静止推力を持つ組み立て物 (フィッティング付き) |
≥ 2dnそして ≥ 150mmn>250mm: ≥ 1.5dn |
| 水静止推力 (セールブランチ) を備えた組み立て物 |
≥100mm |
| 水静止推力のない組み立て物 |
=dnそして ≥ 150mm |
テクニカルパラメータ
| パラメータ |
仕様 |
| モデル |
XGY-10C |
| 直径範囲 |
Φ8~1800mm |
| 駅 |
35, 6, 12, 15, 18, 20, 25, 50, 100 など (カスタマイズ可能) |
| 制御モード |
マイクロ制御,工業用PC制御 |
| 表示モード |
産業用PC用液晶色ディスプレイ |
| 保存モード |
PC ストレージ |
| 印刷モード |
カラープリンター出力 |
| 試験圧力範囲 |
0.1〜10MPa |
| 制御精度 |
±1% |
| ディスプレイ解像度 |
0.01MPa |
| 作業範囲 |
5%~100%FS |
| 指示の誤り |
±1% |
| 計時器の範囲 |
0~10000h |
| 計時器の精度 |
±0.1% |
| タイマー解像度 |
1s |
| パワー |
380V 50Hz 3相4ワイヤー 1.5KW |
| 端蓋のモデル |
Φ8から1800mm |
| 水槽の大きさ |
パイプの大きさによって |
| 温度範囲 |
15~95°C |
| 尺寸 (3つの駅) |
715×625×1700 (mm) その他 |
サポートとサービス
我々は,全サイクルのプロフェッショナルな技術サポートをHydrostatic圧力試験機械に合わせています.私たちの熟練した技術チームは,包括的な販売後のソリューションを提供します:
- 設備の設置を完了し,現場での投入
- 専門的な故障診断,技術分析,運用ガイド
- システム的な機器の修理と定期的なメンテナンス
- 原装部品とウェアラブル部品の供給
- 公式ソフトウェアの繰り返しおよび機能のアップグレードサービス
高品質な顧客サポートのサービス原則を堅持し,当社のチームはすべての製品と技術的な問い合わせを解決するために常に利用可能です.
よく 聞かれる 質問
Q1: プラスチックパイプ水静止圧力試験機を製造するブランドは何ですか?
A1: このプロの水静止圧力試験機は,中国の北京に位置する独立した生産および製造拠点を持つJHHブランドです.
Q2: プラスチックのパイプ水力静止圧力テストマシンの主要なアプリケーション機能は何ですか?
A2: この試験装置は,様々なプラスチック管路製品の水静止抵抗と破裂強度性能を評価するために専門的に開発されています.
Q3: この水静圧試験機械には,どんな検査可能なサンプルが適用されますか?
A3: この装置は,PP-R,PP-B,PP-A,PVC,PE,PE-Xを含む主流のパイプタイプを含む様々なプラスチック管と複合管の試験をサポートします.
Q4: 液静圧試験装置の測定精度は?
A4: 計器は高精度試験を特徴とし,全尺度測定精度誤差は0.1%以内である.
Q5: 液静圧試験機の最大試験圧力範囲は?
A5: この装置は,最大10Mpaの圧力で圧力試験を行うことができる.これは100bar (1450psi) に相当する.
