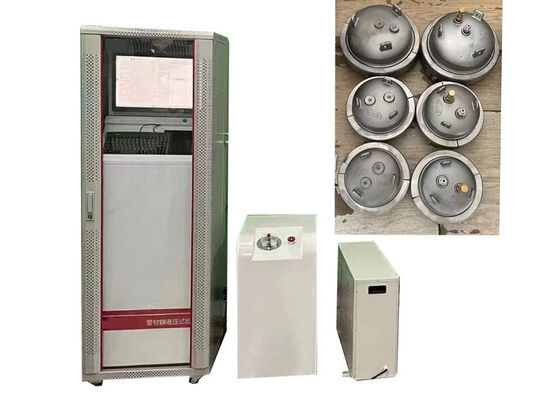

静水圧試験装置
PEパイプ,PP-Rパイプおよび複合管路圧力耐性試験のための多ステーションプラスチックパイプ爆破&スリップテスト
製品アプリケーション
このPVCプラスチックパイプ液静圧爆発試験機は,プラスチックパイプの液静圧評価のためのASTM D1598に適合しています.安定した温度で持続的な内部圧力の下で障害期間を測定するために使用されます熱塑管や複合管のピーク瞬時破裂圧
適用される試料はPP-R,PP-B,PP-A,PE,PE-X,PVC,PVC-U,PVC-Cおよびアルミニウム・プラスチック複合管です.プラスチックパイプメーカーとプロテストラボにとって不可欠な試験装置です.
主要 な 特徴
- 信頼性と安全性を確保するための試験媒質として水を使用した空気のない液圧システムを駆動する最適化された機械構造
- 輸入電磁弁は,より優れた運用信頼性を有する
- 輸入型2525型三重ポンプ式ポンプヘッド付き高圧ポンプ組 25MPaの作業圧に対応する
- 異なる仕様,種類,原材料のパイプを同時に試験することを可能にする独立した試験チャンネル
- 予期せぬ停電時の試験データを保存する電源損失保護機能
準拠基準
この試験装置は,ISO1167,ISO9080,EN921,ASTMD1598,ASTMD1599およびISO13479を含む国際規格の要件を満たしています.
操作原理
パイプ・コア・パラメータは,リング・ストレス,壁厚み,平均外径を含む.システムは自動的に対応する試験圧力を計算し,自律的な常圧制御のためのRS232シリアルインターフェイスを通じて,組み込みMCUシステムにデータを送信します..
高圧ポンプユニットから高圧液体圧力源が供給されます.専門的な圧力制御システムによって正確に調整された後, the high-pressure medium is delivered through high-pressure hoses to test specimens placed inside the medium incubator to complete long-term hydrostatic endurance tests and instantaneous pipe burst tests.
テクニカル仕様
| モデル |
XGY-16C |
| 直径範囲 |
Φ10~1600mm |
| 駅 |
56, 12, 15, 18, 20, 25, 50 (カスタマイズ可能) |
| 制御モード |
マイクロ制御,工業用PC制御 |
| 表示モード |
産業用PC用液晶色ディスプレイ |
| 試験圧力範囲 |
0.2-16MPa |
| 制御精度 |
±1% |
| 画面の解像度 |
0.001MPa |
| 計時器の範囲 |
0~10000h |
| 時計の正確さ |
±0.1% |
| パワー |
380V 50Hz 三相四線 1.1KW |

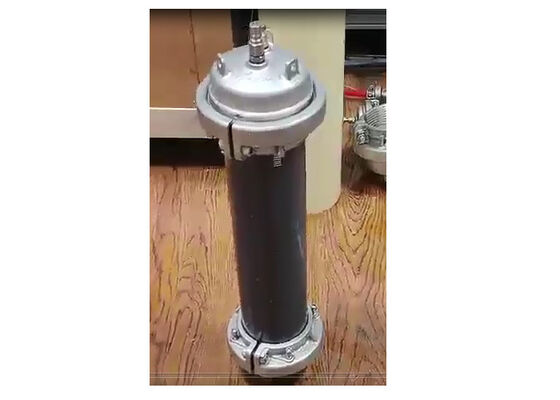

| エンドキャップモデル |
Φ8から1600mm |
| 温度範囲 |
15~95°C |
| 尺寸 (3つの駅) |
720×620×1720 (mm) またはカスタム |
よく 聞かれる 質問
プラスチックのパイプ液静圧試験機を製造するブランドは?
このプラスティックパイプ水力静止圧力試験機は,JHHブランドで,中国の北京に本拠を置くプロの生産と組み立てです.
この液静圧試験機はどんな試験用品を対象としていますか?
このプロテスト機器は,様々なプラスチックパイプライン製品の水静止抵抗性能と破裂強度性能を検証するために設計されています.
この液静圧試験機に合致するパイプ材料は?
この試験装置は,PP-R,PP-B,PP-A,PVC,PEおよびPE-Xを含む主流型を含むプラスチック管と複合管の検査に適用されます.
この液静圧試験機は 試験でどの程度の精度を達成するのでしょうか?
この装置は高度な精度で測定誤差を0.1%の範囲で制御できる検出結果を提供します.
この液静圧試験機の上限の圧力は?
試験装置の最大測定可能な圧力は100bar (1450psi) に相当する10Mpaに達する.
